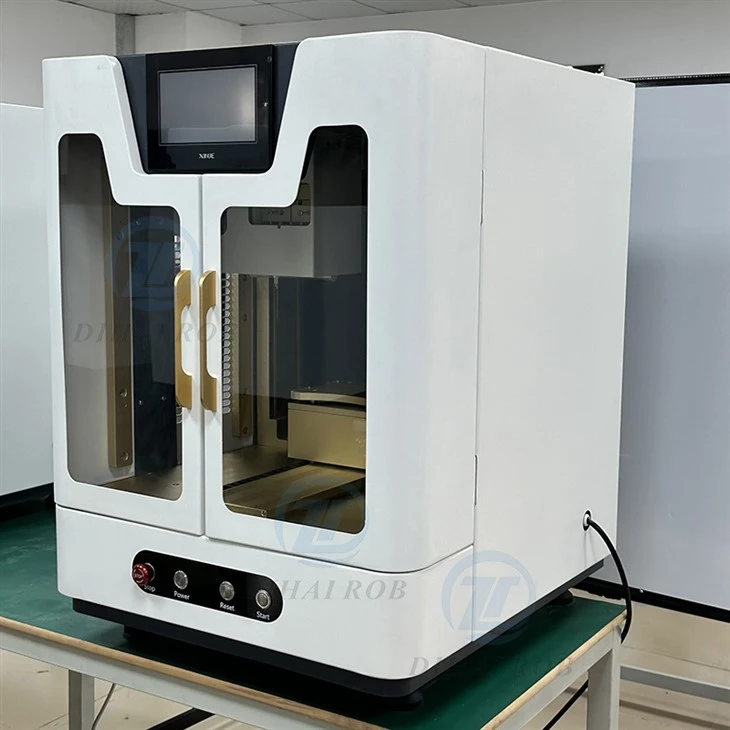

CBD เครื่องเติมน้ำมันอัตโนมัติอย่างสมบูรณ์เครื่องฉีดน้ำมันเข็มหนึ่งเครื่อง
มันใช้ระบบการเคลื่อนที่ของแกน X, Y, Z - Axis ซึ่งสามารถปรับตำแหน่งการฉีดน้ำมันได้อย่างยืดหยุ่นเพื่อให้ตรงตามข้อกำหนดการฉีดน้ำมันของอะตอมของข้อกำหนดที่แตกต่างกัน อุปกรณ์ติดตั้งอุปกรณ์ควบคุมระดับเสียงของเหลวที่มีความแม่นยำสูง ข้อผิดพลาดของความแม่นยำของปริมาตรของเหลว (จังหวะการจัดอันดับ) น้อยกว่าหรือเท่ากับ 1%และข้อผิดพลาดของความแม่นยำของปริมาณของเหลว (การทำซ้ำ) อยู่ระหว่าง {0. 3%- 0. 7%เพื่อให้มั่นใจถึงความแม่นยำของการฉีดน้ำมันแต่ละครั้ง ผ่านอินเทอร์เฟซการทำงานที่เป็นมิตรผู้ใช้งานสามารถตั้งค่าพารามิเตอร์ตำแหน่งการฉีดน้ำมันและพารามิเตอร์การทำงานอื่น ๆ ได้อย่างง่ายดาย อ่างเก็บน้ำมันของมันมีความจุสูงสุด 1300 มล. ลดปัญหาของการเติมเชื้อเพลิงบ่อยครั้ง
ในเวลาเดียวกันอุปกรณ์ใช้วัสดุของเหลวที่มีคุณภาพสูง - สัมผัสกับโลหะผสมอลูมิเนียมซิลิโคนและสแตนเลสเพื่อให้มั่นใจถึงคุณภาพของผลิตภัณฑ์น้ำมันและความทนทานของอุปกรณ์ เหมาะสำหรับผู้ประกอบการผลิตเครื่องฉีดน้ำขนาดใหญ่ซึ่งสามารถปรับปรุงประสิทธิภาพการผลิตได้อย่างมีประสิทธิภาพและลดต้นทุนการผลิต
วิธีการใช้งานพื้นฐาน

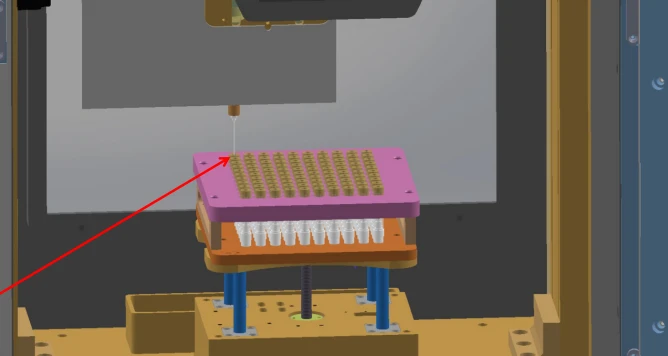

วิธีการจัดวางของถาด Atomizer:

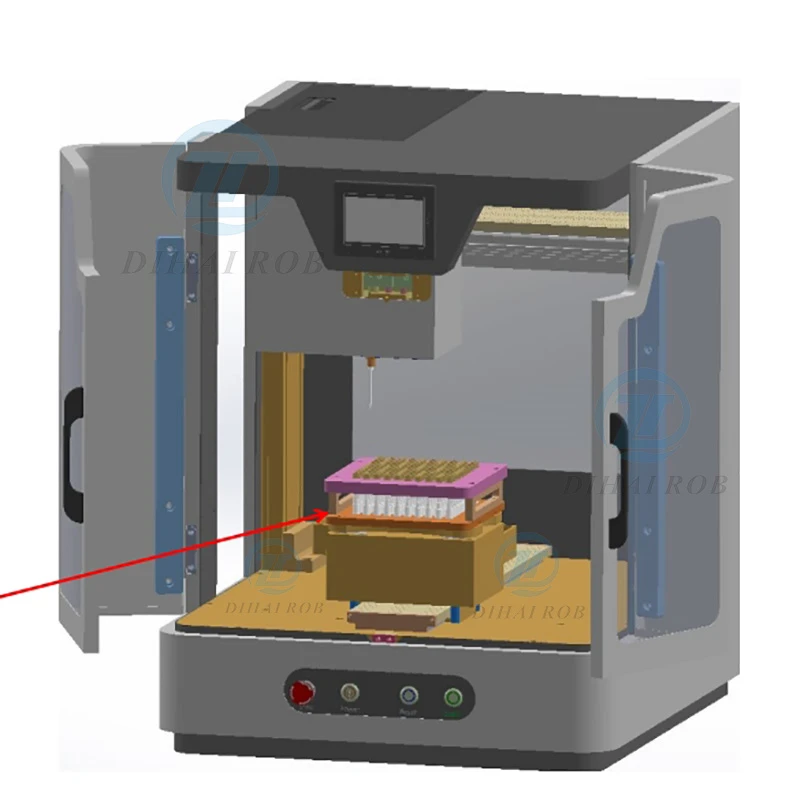

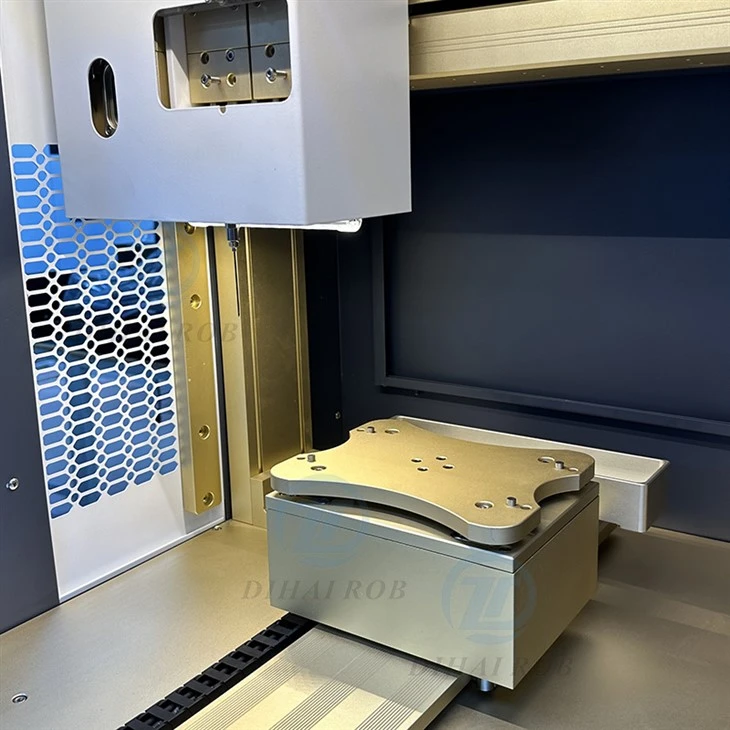

วางถาดเครื่องฉีดน้ำบนเบาะถาดจัดตำแหน่งหลุมสี่ตำแหน่งบนถาดด้วยหมุดวางตำแหน่งสี่ตัวบนเบาะถาดตามที่แสดงในรูป
การตั้งค่าพารามิเตอร์ตำแหน่งเครื่องฉีดน้ำ:
ในหน้าแรกของอินเทอร์เฟซการทำงานให้คลิก "รีเซ็ต" เพื่อรีเซ็ตแกนที่กำลังเคลื่อนที่ทั้งหมดจากนั้นป้อนอินเตอร์เฟสการทำงานของระบบ MHI - ทำงานด้วยตนเอง
ใช้แกน X, Y และ Z เพื่อเคลื่อนย้ายและสังเกตตำแหน่งการฉีดน้ำมันของหลอดฉีดยาและเครื่องฉีดน้ำแรกดังแสดงในรูปมือขวา
หมายเหตุ: ความยาวของหลอดฉีดยาฉีดน้ำมันที่ใช้สำหรับอะตอมที่มีความยาวแตกต่างกัน หากความยาวของเครื่องฉีดน้ำน้อยกว่า 40 มม. ให้ใช้เข็มฉีดยายาว หากความยาวของเครื่องฉีดน้ำมากกว่า 100 มม. ให้ใช้เข็มฉีดยาสั้น ๆ
พารามิเตอร์หลักประสิทธิภาพ
| ชื่อโครงการ | พารามิเตอร์ |
|---|---|
| แรงดันไฟฟ้าอินพุต (V) | เดี่ยว - เฟส AC110VAC 60Hz |
| ความจุพลังงานอินพุต (พลังงาน) | 1.2kw |
| ช่วงการวัดอุณหภูมิ | 0 - 120 องศาความแม่นยำ 2% |
| ขนาดอุปกรณ์ | 620x670x800 (หน่วย: โปรดชี้แจงโดยปกติจะเป็นมม.) |
| น้ำหนักอุปกรณ์ | 160 กิโลกรัม |
| สภาพแวดล้อม | อุณหภูมิ 0 - 100 องศา |
| ความแม่นยำในปริมาตรของเหลว (จังหวะที่ได้รับการจัดอันดับ) | ข้อผิดพลาดน้อยกว่าหรือเท่ากับ 1% |
| ความแม่นยำของปริมาณของเหลว (การทำซ้ำ) | ข้อผิดพลาด 0. 3% - 0. 7% |
| ความจุสูงสุดของอ่างเก็บน้ำมัน | 1300 มล. |
| ให้คะแนนแรงผลักดันของลูกสูบ | 0.9N.m |
| ข้อกำหนดความสามารถในการฉีด | 0. 2 - 7 ml |
| ของเหลว - วัสดุสัมผัส | อัลลอยอลูมิเนียม, ซิลิโคน, สแตนเลส |

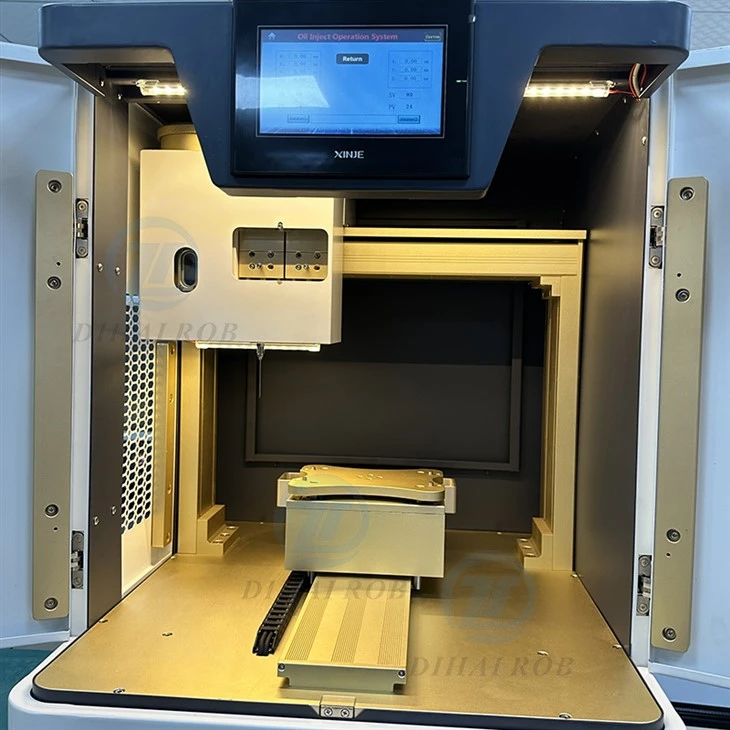

ภาพรวมอุปกรณ์
| หมายเลขซีเรียล | ชื่อ |
|---|---|
| 1 | ฝาปิดด้านบน |
| 2 | ถังเก็บน้ำมัน |
| 3 | ประตูหน้า 1 |
| 4 | ประตูด้านข้าง |
| 5 | ปั๊มฉีดน้ำมัน |
| 6 | กล่องรับน้ำมัน |
| 7 | แอสเซมบลีที่เคลื่อนไหวแกน y |
| 8 | ชุดประกอบการเคลื่อนไหวของแกน z |
| 9 | แผงปฏิบัติการ |
| 10 | ประตูหน้า 2 |
| 11 | แอสเซมบลีที่เคลื่อนไหวแกน x |
| 12 | หน้าจอสัมผัสการทำงาน |

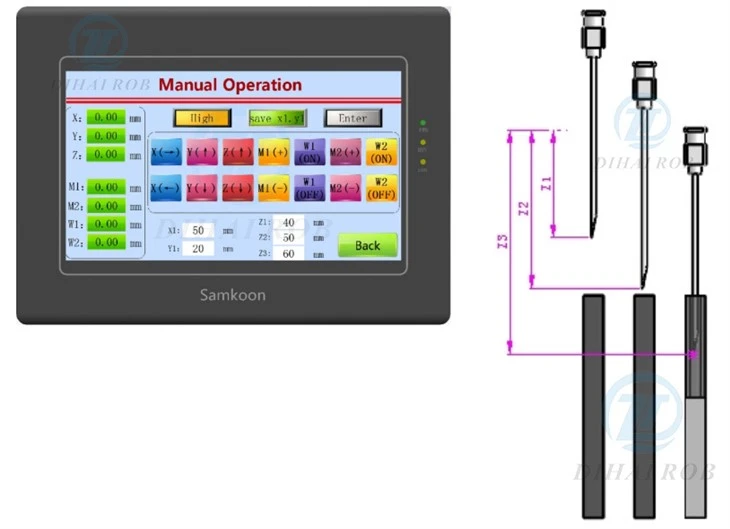

กำหนดตำแหน่งการฉีดน้ำมัน:
เลื่อนแกน X, Y และ Z ไปยังตำแหน่งฉีดน้ำมันของเครื่องฉีดน้ำแรก เมื่อ "บันทึก x1, y1" ปรากฏขึ้นให้คลิกปุ่ม "Enter" เพื่อบันทึกพิกัดเริ่มต้นปัจจุบันของแกน x/y
คลิกปุ่มสลับอีกครั้ง เมื่อ "บันทึก Z1" ปรากฏขึ้นให้คลิกปุ่ม "Enter" เพื่อบันทึกจุดยกสูงสุด Z1 สำหรับการฉีดน้ำมันบนแกน Z -
ใช้งานแกน z เพื่อเลื่อนลง เมื่อสังเกตว่าเข็มมาถึงด้านบนของเครื่องฉีดน้ำและไม่มีการชนระหว่างการเคลื่อนไหวซ้าย - ขวาให้คลิกปุ่มสลับ เมื่อ "บันทึก Z2" ปรากฏขึ้นให้คลิกปุ่ม "Enter" เพื่อบันทึกความสูง Z2 ของแกน z - ใกล้กับด้านบนของเครื่องฉีดน้ำ
ดำเนินการต่อเพื่อใช้แกน z เพื่อเลื่อนลง สังเกตความลึกของการฉีดน้ำมันเมื่อใส่เข็มลงในเครื่องฉีดน้ำ คลิกปุ่มสลับ เมื่อ "บันทึก Z3" ปรากฏขึ้นให้คลิกปุ่ม "Enter" เพื่อบันทึกความลึกของการฉีดน้ำมัน Z3 ของแกน Z - จากนั้นการตั้งค่าพารามิเตอร์ตำแหน่งจะเสร็จสมบูรณ์ดังที่แสดงในรูปมือขวา
